Ещё в давние времена, когда я активно колдовал над настройками карба, основной проблемой была объективная оценка изменения расхода топлива после внесения изменений в настройки. Очень хотелось иметь прибор, показывающий мгновенный расход. Пародией на такой прибор является эконометр. Но это не то.
На впрысковых машинках, борт комп получает инфу о частоте и длительности открывания форсунок. Там подсчет на граммы идет. Так он и с учетом данных о скорости ещё и расход в Л на 100 выдает.
У меня требования поскромнее. Просто наблюдать в динамике за изменением потока бензина в карб. Причем черт с ними цифрами да граммами. Хотя бы отклонение стрелки.

Эти мысли у меня всегда вились, то забывались, то появлялись вновь. Появлялись они, когда натыкался на очередную приблуду, могущую позволить проводить данные измерения. То ли раходометр на трубках ПИТО, то ли статью в журнале РАДИО с чертежами расходомера и схемами, то ли когда дома водяной счетчик поставили, то ли когда недавно здесь был упомянут эл насос печки ЗАПов.
Даже подумывал приладить датчик Холла в родной б/насос, а ещё подумывал ( и даже купил для этого) в разборный прозрачный топливный фильтр , а точнее в его корпус, впихнуть что то вроде поплавка, всплывающего по мере роста скорости протока. Ещё подумывал запихать в поток топлива ДМРВ, работающий по принципу остужания с ростом скорости потока. Доводилось видеть фотку расходомера, которым комплектовали в начале 90х ВАЗ-2109 с борт компом. Нарыть такой так и не удалось.

В общем, если это все и не бред, то воплотить в виде законченного устройства пока не пришлось.

Так вот о чем это я.

Мне интересно , что думает обо всем этом уважаемое сообщество. И нет ли у кого каких либо наработок в этой области, исполнение которых не потребует космических технологий, наличия высокоточных и прецизионных станков и использования драг металлов и камней.

Походу интересно, как себя может повести бытовой водяной счетчик, если через него проливать бензин? А так же что может случиться с электрокулером самого маленького размера, если таковой тоже будет вертеться от воздействия потока бензина? А?

[DoctorLivesey]

В таком случае уже легче, не придется по радиорынку блуждать хотя иногда - полезное дело

Да, всё верно! Не придётся…

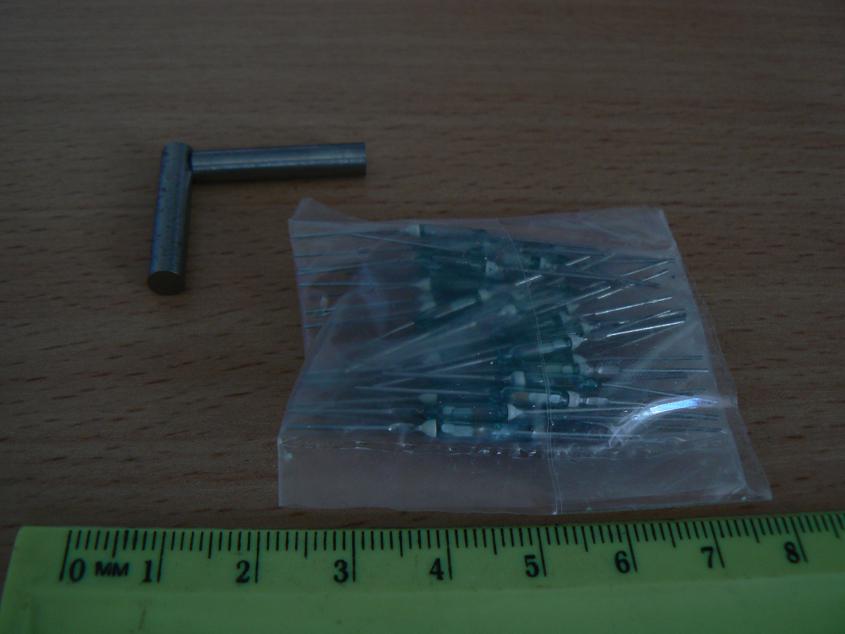

- длина геркона - около 11 мм; длина магнитика - 25 мм, диаметр: 5 мм.

А что насчет второго проекта , кто - нибудь пробовал воплотить ?

Не уверен…
Думаю только, что раздеребанить внутреннюю начинку от "расходомера" горячей воды квартирного - вернее будет, чем самому с нуля городить…

[Mayor]

Я про расходомер воды тоже думал. У них случается модификация с встроенным герконом и указавается число импульсов на литр. Но у него предел измерения более высокий и в режиме 0.5-2л в минуту ( режим ХХ и малых нагрузок для нас) показания не очень стабильны

[DoctorLivesey]

У них случается модификация с встроенным герконом…

Неее… Никаких герконов в этом случае!

Такое - только на датчике Холла (миниатюрном) или на оптопаре "от мыши"… делать

[-mAxIm-]

Интересно, на сколько хватит электроклапана.
Он же будет срабатывать каждый раз, когда открывается клапан бензонасоса.

[Бодрый]

Интересно, на сколько хватит электроклапана.
Он же будет срабатывать каждый раз, когда открывается клапан бензонасоса.

Ну еже ли сделать диафрагму из материала аналогичного что в бензонасосе то будет работать столько же, сколько и сам насос …вернее его диафрагма

[-mAxIm-]

Влад, мембрана нужна для механизма датчика, а я имел ввиду электроклапан, который будет срабатывать каждый раз, когда сработает верхний геркон.

[Бодрый]

Влад, мембрана нужна для механизма датчика, а я имел ввиду электроклапан, который будет срабатывать каждый раз, когда сработает верхний геркон.

Ой , прошу прошения , как то не вник …

Ну в таком случае надежность электроклапана зависит только от его ресурса …

[Roberto]

Пока не будет датчика, нечего и о о схемах говорить. Датчик самое сложное в изготовлении. Измерять должен от 0,5 литра, до 30 литров в час.

http://www.conrad.de/ce/de/product/150391/…10&ref=list
И стоит не 100 баксов

[DoctorLivesey]

http://www.conrad.de/ce/de/product/150391/…10&ref=list
И стоит не 100 баксов

Да, класс!
Тоже вот, прикольная штукенция: http://www.conrad.com/Flow-m.-FCH-M-POM-LC…A_14741_0231810

- 2500 импульсов на литр пробежавшей через него жидкости… 1 импульс = 0,4 милилитра.

Измерять должен от 0,5 литра, до 30 литров в час.

Пишут, что измеряет, при разных режимах, от 0,01 до 1 литров в мин (в пересчете это = от 0.6 до 60 л/час)


Мне подходит! "Дайте два…" (с) по цене 23,38 евриков…

 150392_da_01_ml_DURCHFLUSSM_FCH_M_POM_LC_ANSCHL_6MM_de_en.pdf ( 88.2 килобайт ) Кол-во скачиваний: 259
- внешний диаметр патрубков для подсоединения к магистрали - 6 милиметров (кто помнит, трубки бензопровода у нас - "на сколько" ?)

Только мне пока не ясно, а КАК заказать, с Украины?…


P.S. Похоже, с их сайта же можно и заказать "с доставкой"…

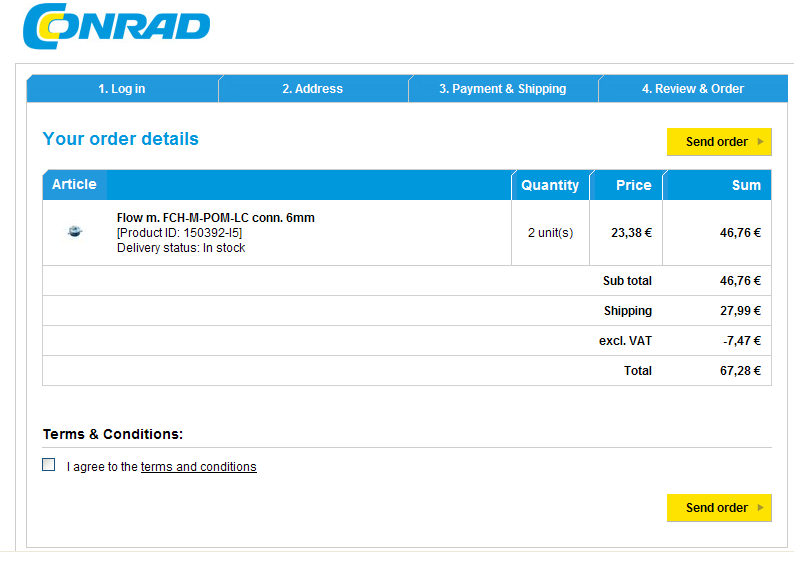

Итого счет на 67 евро, примерно, вышел…

[_ShvartZ_]

(кто помнит, трубки бензопровода у нас - "на сколько" ?)

8

[Mayor]

Пишут, что измеряет, при разных режимах, от 0,01 до 1 литров в мин (в пересчете это = от 0.6 до 60 л/час)

Если не врут то это подходяще. Просто те с которыми сталкивался я, в паспортах имели графики зависимости точности показаний от расхода. Так вот четкую горизонталь график имеет, но на концах крутые отклонения. И если в зоне максимума в условиях авто такой показатель маловероятен, то в зоне минимальных расходов 0.5-1л погрешность согласно графику росла в 4-6 раз.

[КоТТ]

Сам датчик то понт стоит а вот микропроцессор с экранчиком еще 150 еврей.

В Украине мне предлагали подобные комплекты по 2000 грн вроде.


Но я уже переболел этим и так знаю что по трассе жрет 10 л в городе 15-16(люблю быстрый старт и 0 наката).

А настройками карба просто придушить можно и все. Все зависит от прокладки между педалью газ и сиденьем )

[DoctorLivesey]

Сам датчик то понт стоит а вот микропроцессор с экранчиком еще 150 еврей.

Неее
Наш вариант, это:
- экранчик - 20 грн, от мобилки… процессор - еще гривен 15…20… Рассыпуха - тож пару гривен.

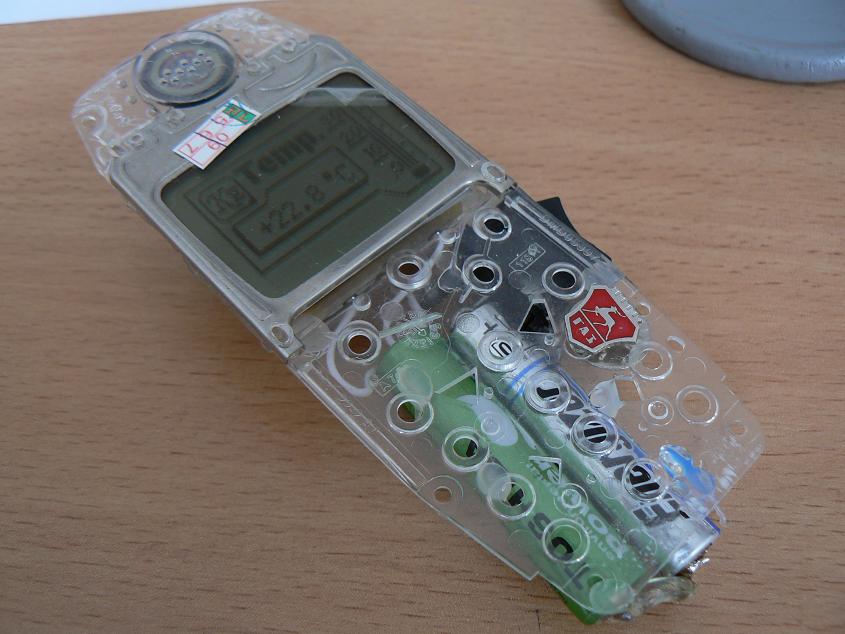

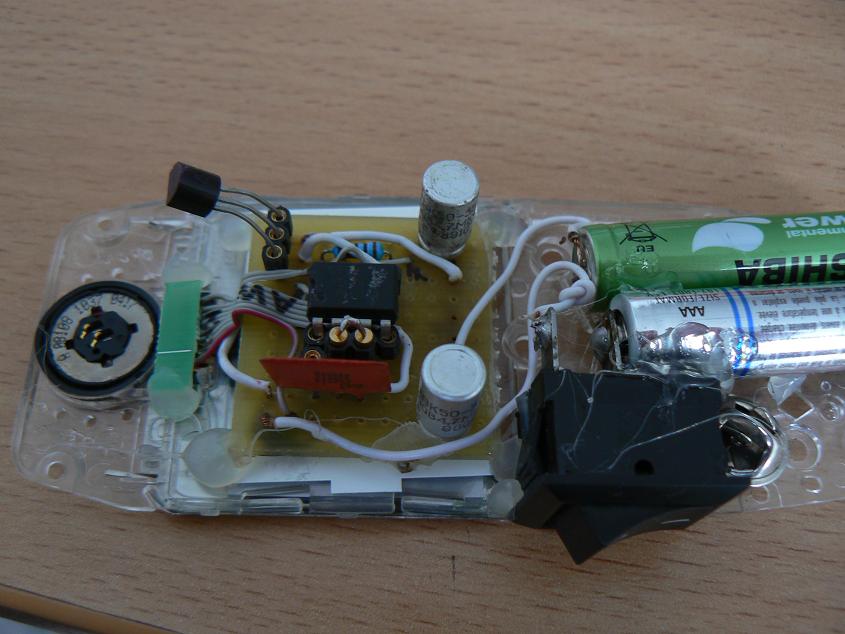

PS. Что-то типа такого:
- "брендированный значком ГАЗ электронный термометр -50…+150"

[-mAxIm-]

Мне подходит! "Дайте два…" (с) по цене 23,38 евриков…

Там есть вот такой датчик:

0,015 - 0,8 l/min
20,47 евро

И еще есть волшебная табличка для скидок, исходя из которой при покупке 10 шт стоимость будет составлять 15,86 евро
…вот только они еще берут 5,95 за доставку, а вот если брать на 300 евро, то доставка за их счет (надеюсь Google правильно перевел)


Вот нашел вчера статейки:
Универсальная схема для построения измерительных устройств, МК Atmega8 – LED 2х3
Цифровой манометр, МК Atmega8 – LED 2х3
Цифровой водомер (счетчик расхода жидкости) на МК ATmega8 + ЖКИ 16х2 или 16х4.
Спидометр-одометр на МК ATmega8 + ЖКИ 16х2 или 16х4.

[DoctorLivesey]

Да, прикольные ссылочки… ушел изучать!

…а вот если брать на 300 евро, то доставка за их счет (надеюсь Google правильно перевел)

Да, но… При сумме "посылки" свыше 200 евров… автоматом - "попадаем" на растаможку, в Рідной Уркаине…

[Валентин В.В.]

А разве растаможку не подняли до 500 евро? Где-то такое слушал… Если не путаю.

[-mAxIm-]

Да, но… При сумме "посылки" свыше 200 евров… автоматом - "попадаем" на растаможку, в Рідной Уркаине…

А нам 200 и не надо

10 шт - 164,55€ (158,6€ + 5,95€)


Добавлю скачанную мной книгу: Автомобильные датчики, реле и переключатели. Краткий справочник
Пригодится для разработки микропроцессорных систем

[Roberto]

Сам датчик то понт стоит а вот микропроцессор с экранчиком еще 150 еврей.

Я плохо разбираюсь о чем это вы… , но там же
http://www.conrad.de/ce/de/suggest/impulsz…C06F33.ASTPCCP1
Я так понимаю, что это можно как то совместить…

[Mayor]

Там есть вот такой датчик:

0,015 - 0,8 l/min

Опять же по нижнему пределу многовато несколько. У меня на ХХ ест что то 0.01 л в мин. Да и верхний с трехкратным наверное запасом, хотя это не страшно. Возможно это для грузовика подойдет - до 48л в час.

По моему так хорошо бы диапазон -0,005-0,3 л/мин.

[DoctorLivesey]

У меня на ХХ ест что то 0.01 л в мин.

У меня на ФордЕ (инжектор, 1.6 л) - по бортовому компу, на ХХ - примерно 1.4 литра/час высвечивается.

То есть в пересчете на минуты -> 1400 (мл) / 60 = 23,3 мл/мин (или 0,0233 литра в минуту)

На Волге (2.5 л объема) , подозреваю, на ХХ - будет чуток больше

Датчик, с нижним пределом измерения в 0,015 л - вполне можно брать…
Вот, к примеру этот: http://www.btflowmeter.com/en/products/flo…m-97478084.html

Также, учитывая, что собираюсь ставить ДВА датчика - на прямой поток и "обратку", а затем процессором - дифференцировать их показания… То - нижний предел можно брать еще выше!
Ведь, оба датчика будут молотить постоянно…

А здесь уже нужно привязываться к производительности "нашего" бензонасоса!
Кстати, кто бы помог ее посчитать?

Полагаю, нужно умножить объем внутренней полости бензонасоса на количество рабочих циклов бензонасоса (в минуту) на ХХ (это будет - нижний предел) …и на максимальных оборотах нашего ВолгоДвигателя (верхний предел)…

Я прав?
