Предлагаю в эту тему складывать электросхемы автомобилей.

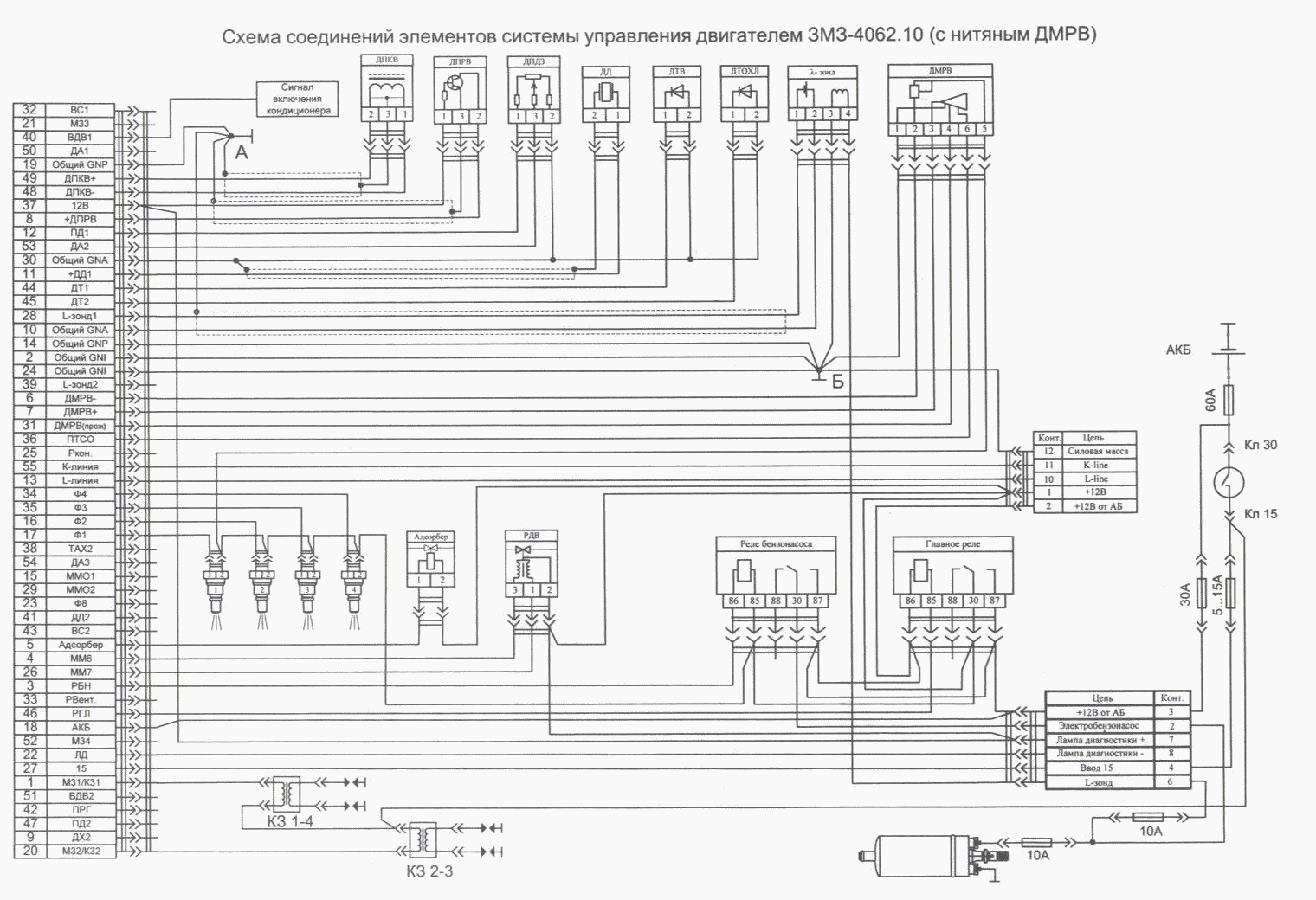

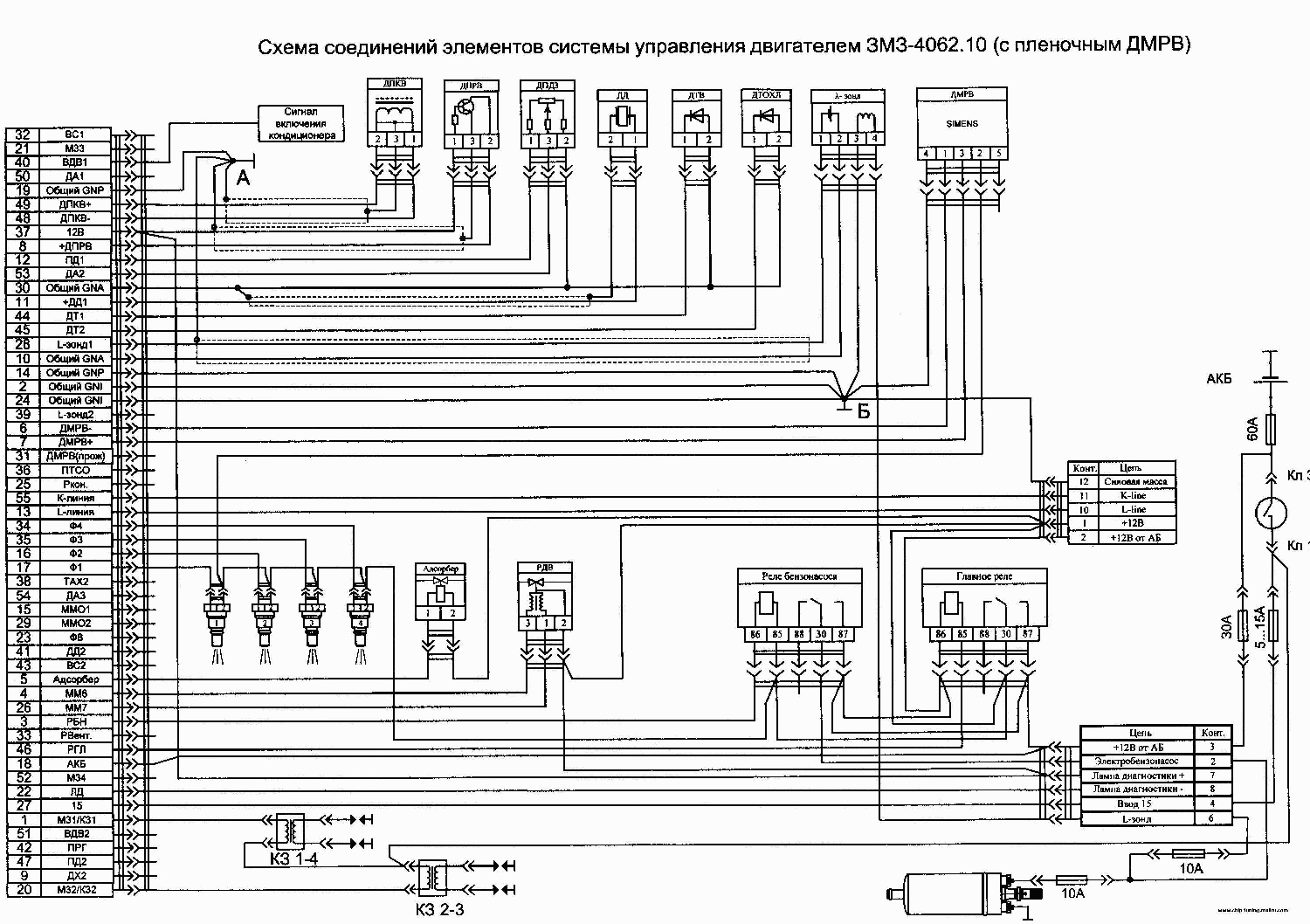

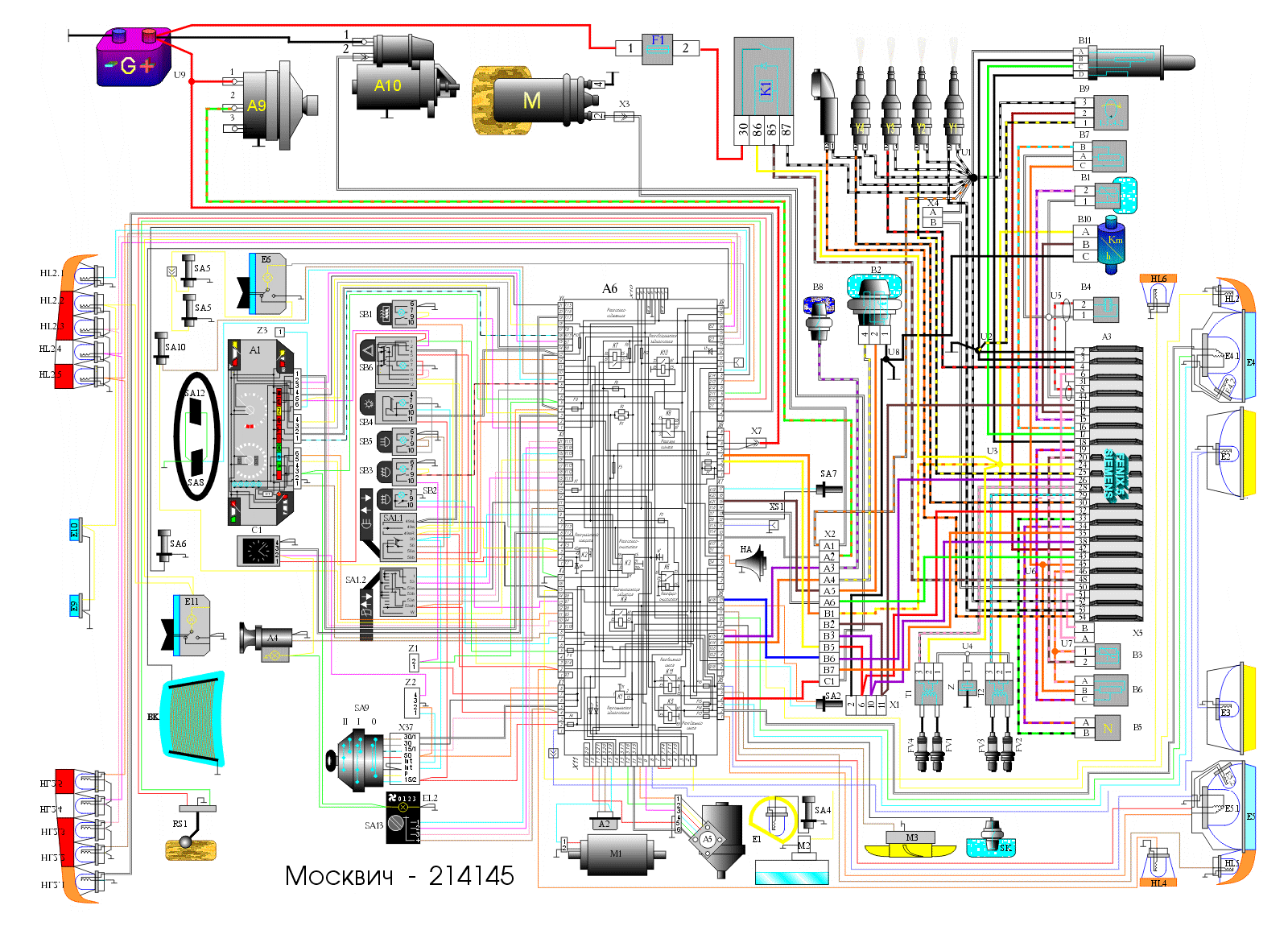

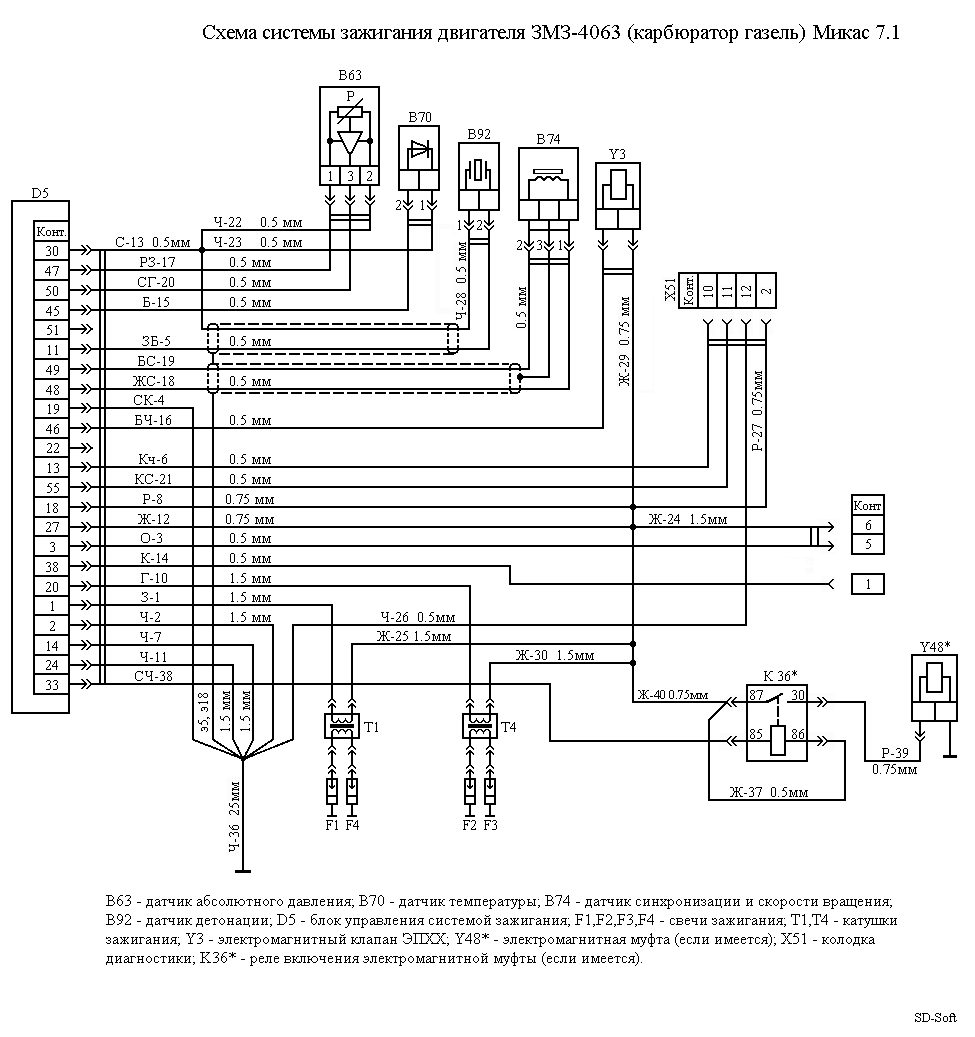

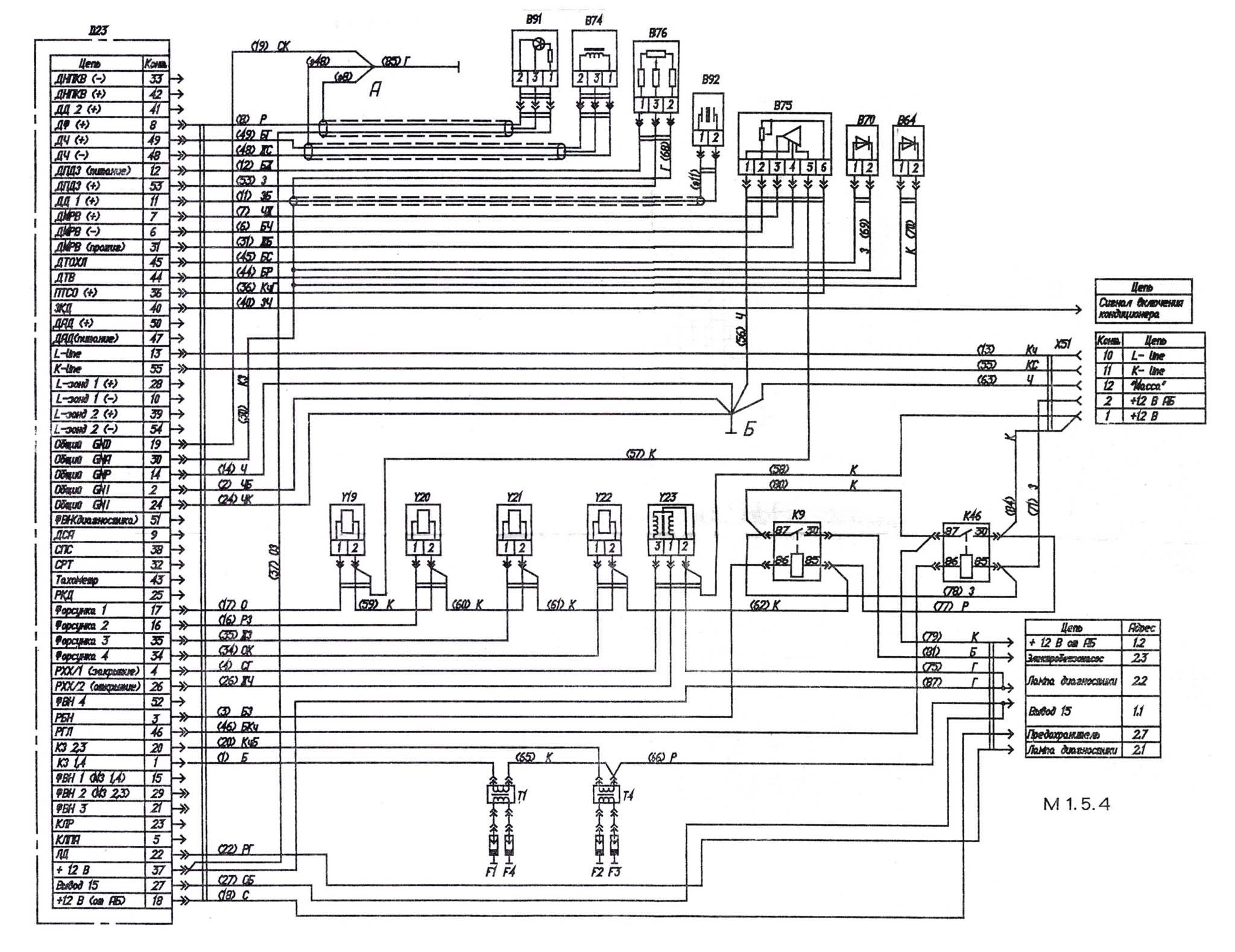

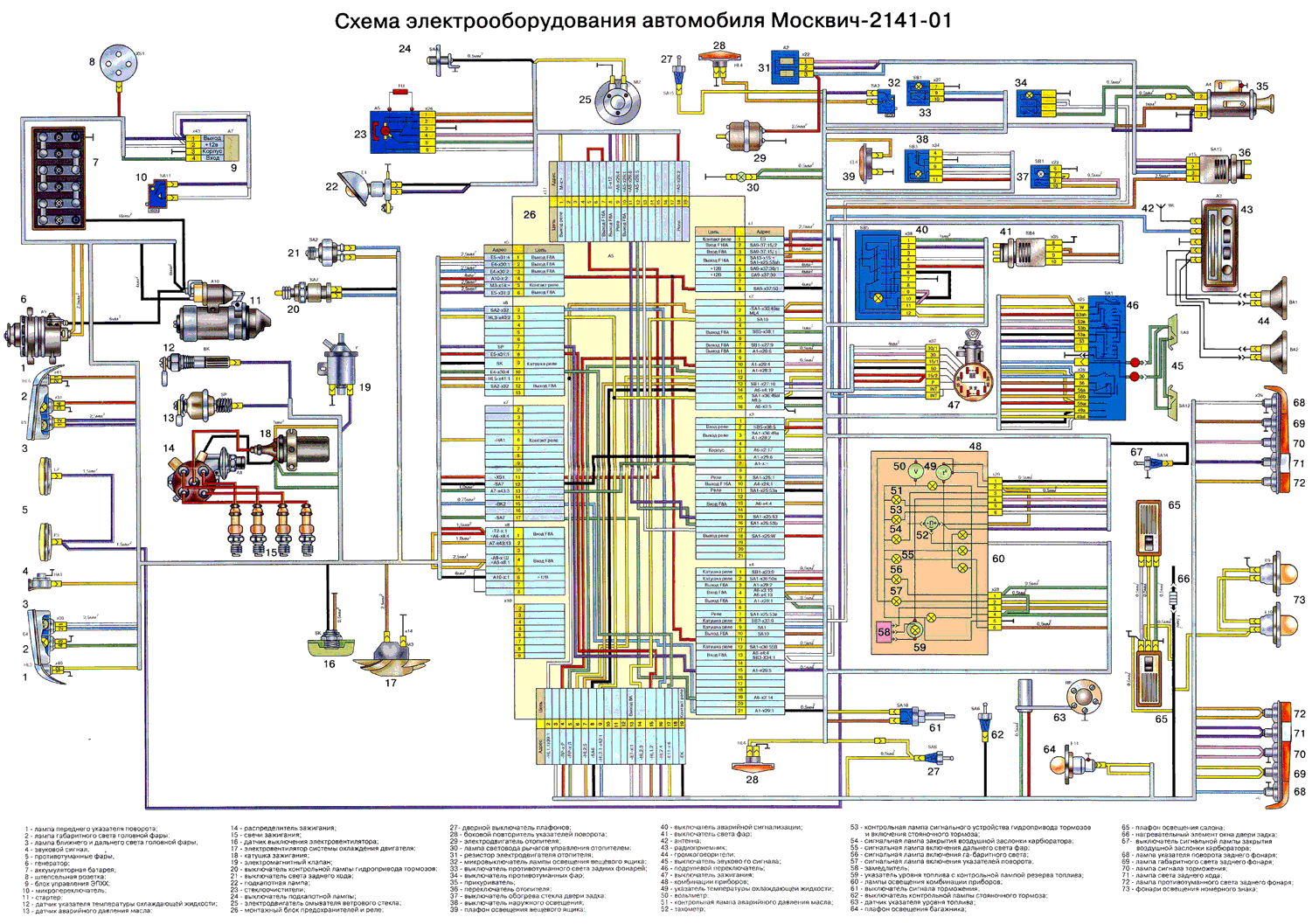

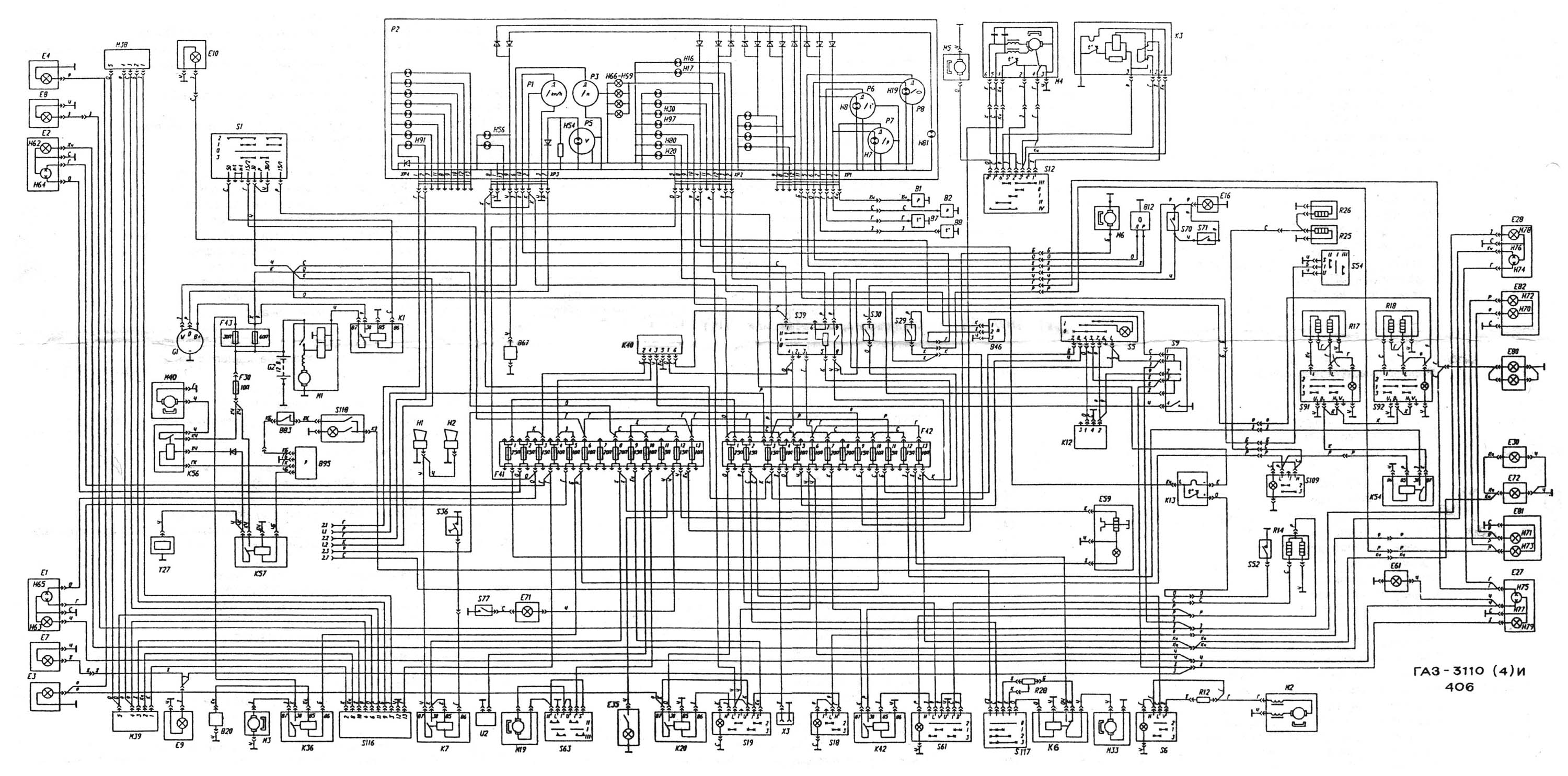

ГАЗ 3110  ГАЗ 3110  м2141  м214145  Управление дв.ЗМЗ-4062.10  Зажигание ЗМЗ4063-Газель  Заэигание ЗЬЗ 4063 карб.Газель  Москвич 2140
Moskvich_2140.pdf ( 487.6 килобайт )
Кол-во скачиваний: 1396УАЗ 469
UAZ469.pdf ( 270.8 килобайт )

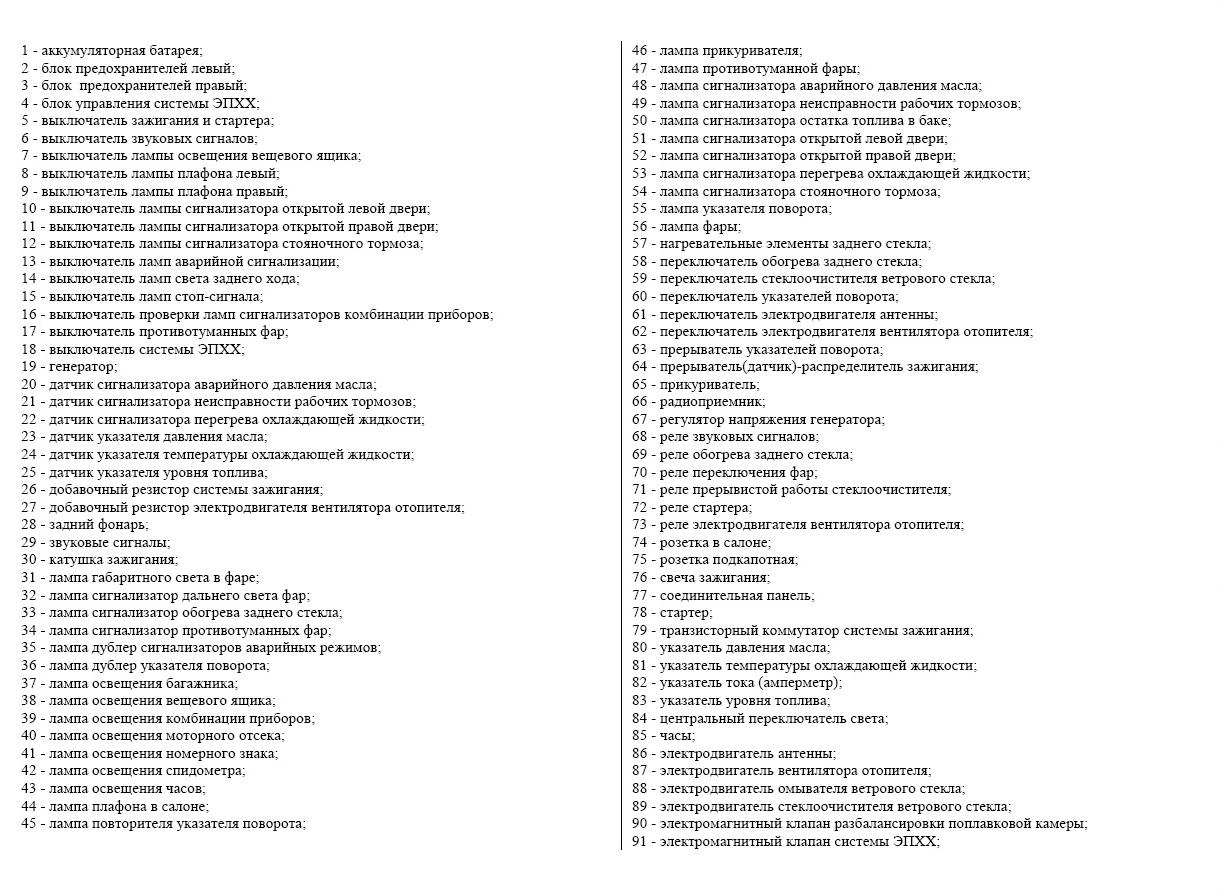

Кол-во скачиваний: 950Условные обозначения
____________________.txt ( 6.43 килобайт )
Кол-во скачиваний: 630-------------------- Авторазборка "У Олечки" 0503916540, 0937405704, 0671167668 С ув.Олег Федорович
|
   |
|
| Ваня73 |
2009.09.07 14:54
Сообщение
#2
|
|
Гость Был(а): -- |
|
|
|
|
| Sobur2000 |
2009.09.09 18:09
Сообщение
#3
|
|
пенсионер Имя: Олег Федорович Возраст: 77 Обращаться на: «вы» Авто: ГАЗ-24 Страна: Украина Из: Одесса Группа: Модераторы Был(а): 2019.03.13 13:02 |
Схемы электронных тахометров скачать тут http://forum.gaz21.org.ua/index.php?s=&…ost&p=80985
-------------------- Авторазборка "У Олечки" 0503916540, 0937405704, 0671167668 С ув.Олег Федорович
|
|
|
|
| Sobur2000 |
2009.10.10 22:11
Сообщение
#4
|
|
пенсионер Имя: Олег Федорович Возраст: 77 Обращаться на: «вы» Авто: ГАЗ-24 Страна: Украина Из: Одесса Группа: Модераторы Был(а): 2019.03.13 13:02 |
Электрическая автомобиля газ 3110
с двигателем змз 402 и еще кое-что http://car-exotic.com/gaz-cars/gaz-3110-turbo-cars-6.html с пояснениями. -------------------- Авторазборка "У Олечки" 0503916540, 0937405704, 0671167668 С ув.Олег Федорович
|
|
|
|
| Саша |
2009.10.11 0:24
Сообщение
#5
|
|
Скончался 9 января 2017 г. Имя: Саша Возраст: 57 Обращаться на: «ты» Авто: ГАЗ-21? '1964/2008 Страна: Украина Из: Киевская обл. Группа: Покойные Был(а): 2017.01.22 20:50 |
Цитата(Ваня73 @ 2009.09.07 15:54)  Так там не только электросхема!  -------------------- Мы мирные люди - но наш бронепоезд…
Ликвидатор I категории |
|
|
|
| Andron |
2009.12.02 2:06
Сообщение
#6
|
|
Гость Был(а): -- |

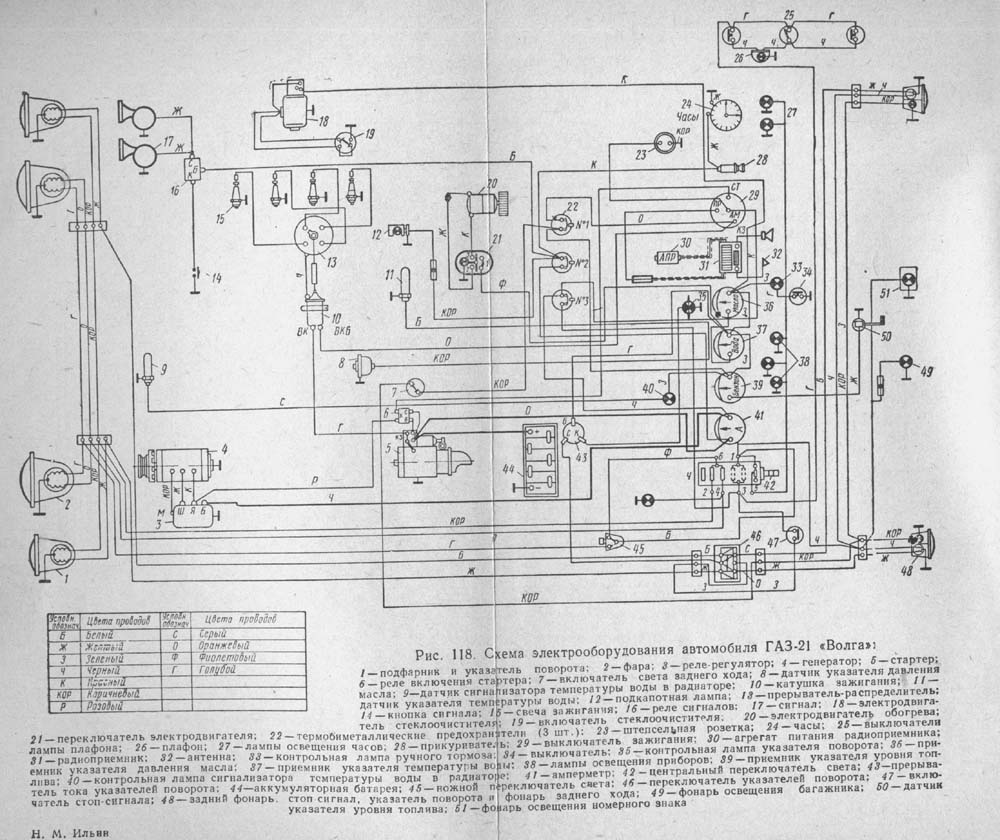

Схема электрооборудования автомобиля ГАЗ-21 "Волга"
Эскизы прикрепленных изображений
|
|
|
|
| borigen |
2009.12.02 13:40
Сообщение
#7
|
|
Гость Был(а): -- |
А можно сюда и схемы переделок сбрасывать?
|
|
|
|
| Stirlitz |
2009.12.02 13:43
Сообщение
#8
|
|
Бандеровец Имя: Игорь Калинин Возраст: 53 Обращаться на: «ты» Авто: ГАЗ-21И '1961/2003 «Акула», ГАЗ-21УС '1968/2009 «Мальвина» (осталась в Крыму), ГАЗ-21Р '1968/2010 «Жучок» (оригинал), ГАЗ-22В '1969/2018 «Голубка» Страна: Украина Из: Одесса/Крым Группа: Гл. администраторы Был(а): 2026.10.19 22:32 |
Нет. Это библиотека. Для переделок есть Матчасть.
-------------------- Горжусь, что я одессит!
Стыжусь, что я крымчанин… Слава Украине! Смерть рашистским оккупантам! А все, кто их поддерживает — будьте прокляты!!! |
|
|
|
| Mayor |
2012.02.28 12:41
Сообщение
#9
|
|
Наверное все-таки Майор Имя: Адиль Мехмандаров Возраст: 62 Обращаться на: «ты» Авто: ГАЗ-21Р '1966/1966 Страна: Азербайджан Из: Баку Группа: Почётные участники Был(а): 2026.10.21 14:16 (Вчера) |
Цитата(Andron @ 2009.12.02 2:06) Схема электрооборудования автомобиля ГАЗ-21 "Волга" Это что за схема. Кто нибудь когда либо встречал в заводском варианте 3 бимметаллических предохранителя и 0 ( ноль в смысле) плавких. Такое было на ГАЗ-24 но схема то реально 21я. -------------------- Вся жизнь с Волгой ГАЗ-21
|
|
|
|
| Sobur2000 |
2012.04.02 12:08
Сообщение
#10
|
|
пенсионер Имя: Олег Федорович Возраст: 77 Обращаться на: «вы» Авто: ГАЗ-24 Страна: Украина Из: Одесса Группа: Модераторы Был(а): 2019.03.13 13:02 |

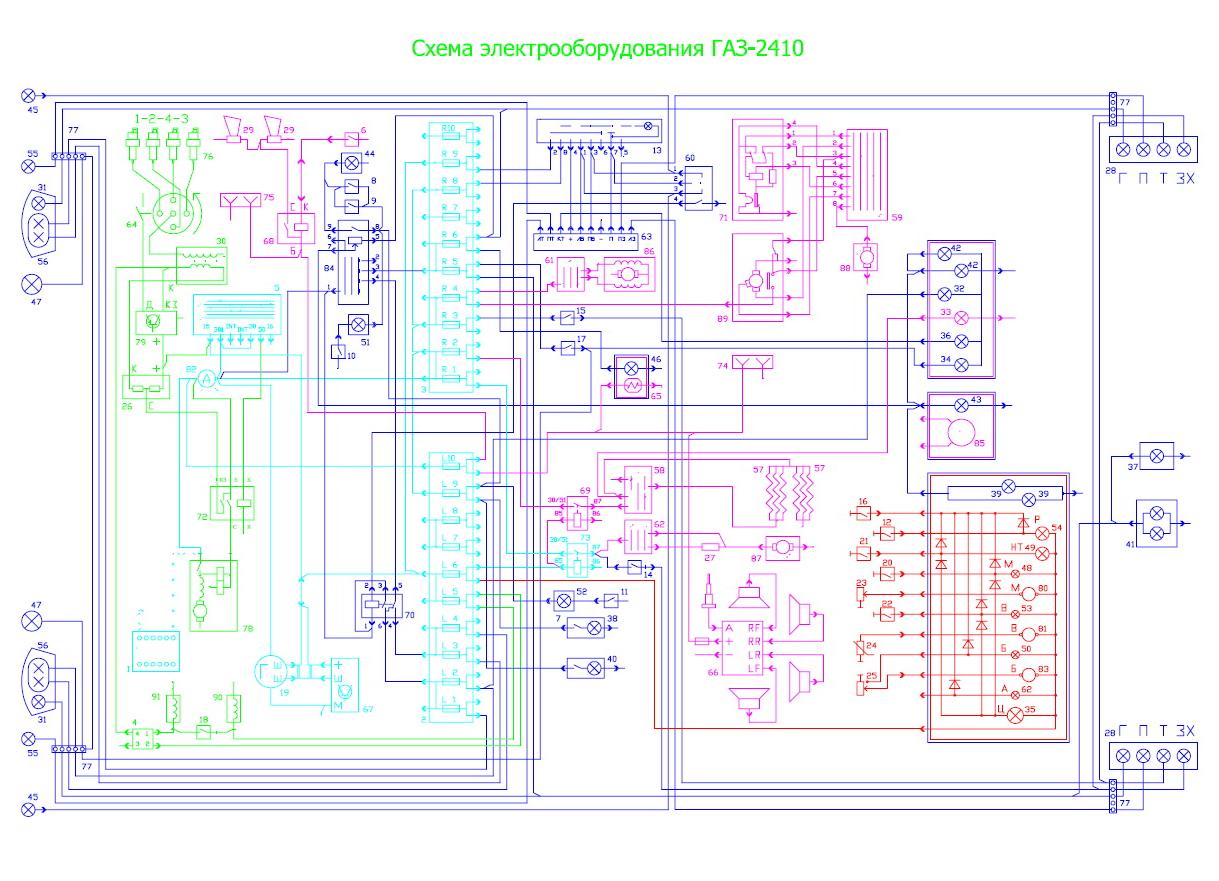

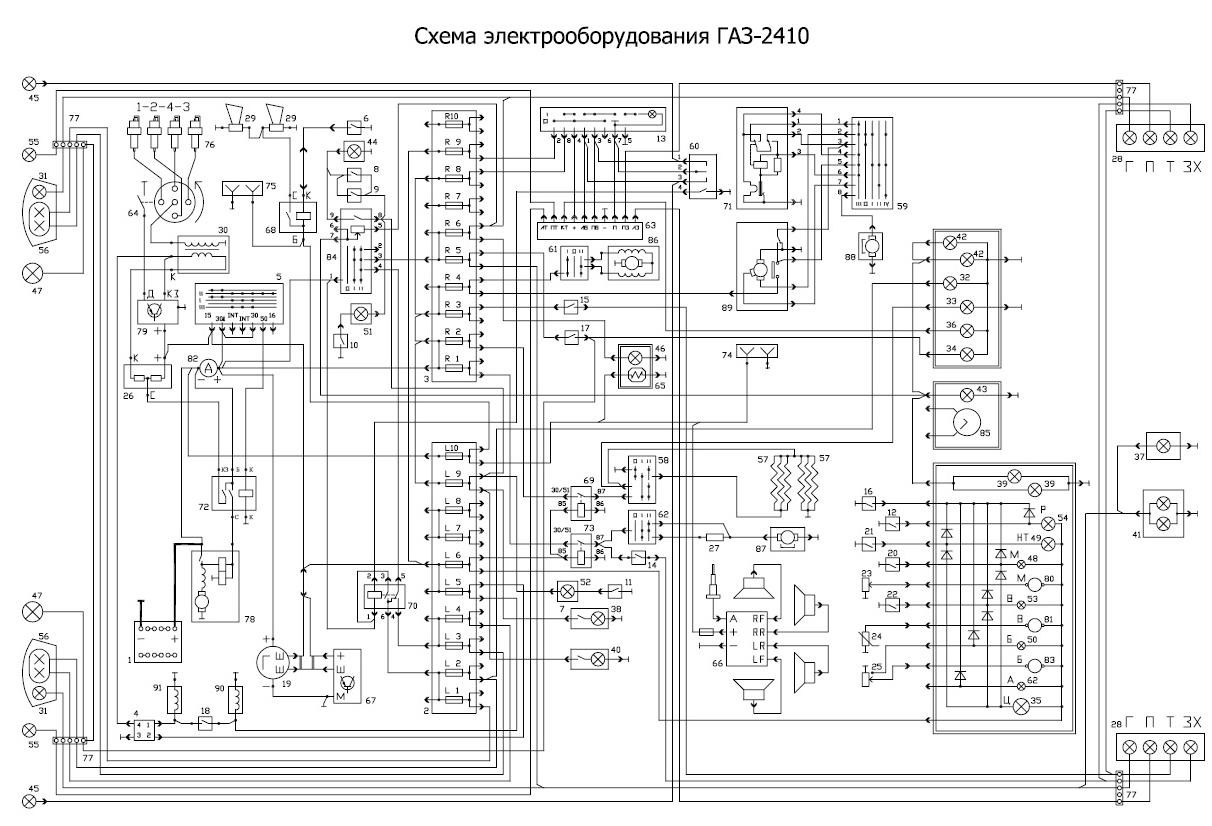

Добавлю схемы на ГАЗ 2410 (несколько схем в разных распечатках)

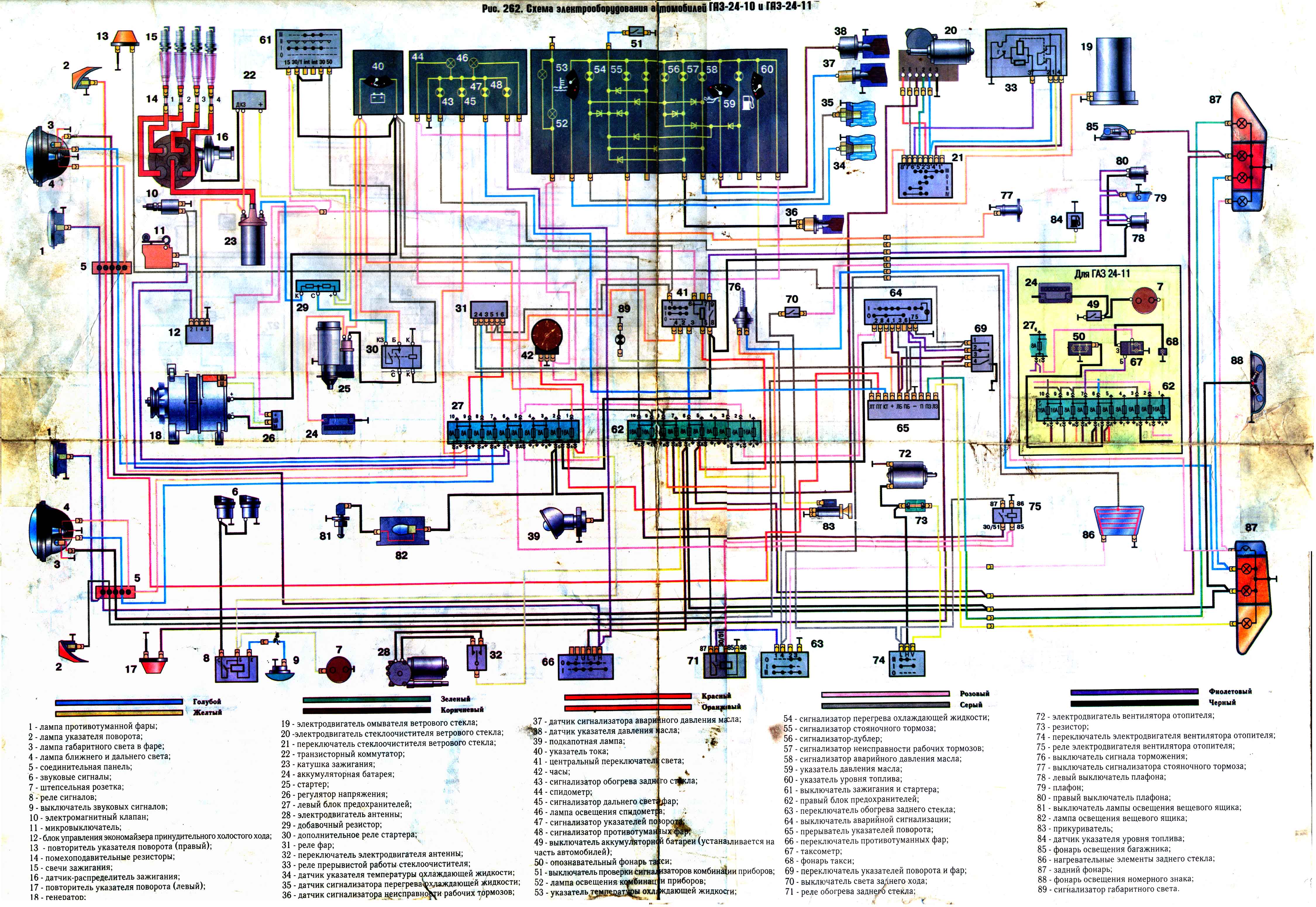

 и пояснение к ней   и пояснение к ней  На ГАЗ 2410 и ГАЗ 2411 - полная схема  -------------------- Авторазборка "У Олечки" 0503916540, 0937405704, 0671167668 С ув.Олег Федорович
|
|
|
|
| Михаил |
2012.04.05 18:41
Сообщение
#11
|
|
Участник Имя: Михаил Возраст: 65 Обращаться на: «ты» Авто: ГАЗ-21Л '1964, ГАЗ-24-10 '1990 Страна: Украина Группа: Участники Был(а): 2026.09.20 17:45 |
А полного руководства по обслуживанию, ремонту ГА 24-10 и каталога на нее же нигде не попадалось? А то сколько не искал, везде циркулирует одна и та же книга и каталог деталей, но они, к сожалению не совсем полные. Особенно каталог - почти половины страниц не хватает…
|
|
|
|
| Sobur2000 |
2012.04.05 20:22
Сообщение
#12
|
|
пенсионер Имя: Олег Федорович Возраст: 77 Обращаться на: «вы» Авто: ГАЗ-24 Страна: Украина Из: Одесса Группа: Модераторы Был(а): 2019.03.13 13:02 |
Цитата(Михаил @ 2012.04.05 19:41) А полного руководства по обслуживанию, ремонту ГА 24-10 и каталога на нее же нигде не попадалось? А то сколько не искал, везде циркулирует одна и та же книга и каталог деталей, но они, к сожалению не совсем полные. Особенно каталог - почти половины страниц не хватает… Я долго искал в инете, предлагали, скачивал, но они оказывались не полными, многих страниц не хватало и не было схем. Потом купил 3 книги - они одна другую дополняют и отдельно каталог. Но все равно чаще пользуюсь каталогом в электронном виде тут http://www.mkad86.ru/acat/model15.html , тут кстати все каталоги ГАЗ, ВАЗ и других авто. Сейчас постараюсь Вам отправить книгу что есть в электронном виде у меня. -------------------- Авторазборка "У Олечки" 0503916540, 0937405704, 0671167668 С ув.Олег Федорович
|
|
|
|
| Sobur2000 |
2012.04.12 8:08
Сообщение
#13
|
|
пенсионер Имя: Олег Федорович Возраст: 77 Обращаться на: «вы» Авто: ГАЗ-24 Страна: Украина Из: Одесса Группа: Модераторы Был(а): 2019.03.13 13:02 |
Почти все схемы отечественных автомобилей, много схем иностранных авто и чуток сельхозтехники тут
http://xn--80aejmjbdxvpe2k.net/otechestvennye-avto/page/3/ -------------------- Авторазборка "У Олечки" 0503916540, 0937405704, 0671167668 С ув.Олег Федорович
|
|
|
|
| Егор3027 |
2012.04.24 21:55
Сообщение
#14
|
|
Участник Имя: Владимир Возраст: 59 Обращаться на: «ты» Авто: ГАЗ-21 Страна: Украина Из: Николаев Группа: Продавцы Был(а): 2025.10.13 7:24 |
Может у кого-то есть цветная схема электропроводки Победы, желательно в jpeg-формате.
|
|
|
|
| Sobur2000 |
2012.10.08 20:16
Сообщение
#15
|
|
пенсионер Имя: Олег Федорович Возраст: 77 Обращаться на: «вы» Авто: ГАЗ-24 Страна: Украина Из: Одесса Группа: Модераторы Был(а): 2019.03.13 13:02 |
Нашел ресурс где схемы очень многих отечественных, зарубежных автомобилей и мотоциклов. Некоторые посмотрел, очень хорошо и качественно сделано http://electroshemi.ru/
А тут схема соединения проводов на Победу http://avtoclassika.com/cars/m20/116/ А тут цветная схема Победы в PDF http://www.pobeda-club.ru/library/shema.pdf -------------------- Авторазборка "У Олечки" 0503916540, 0937405704, 0671167668 С ув.Олег Федорович
|
|
|
|
|
